[Design pattern] 1-4. デザインパターンの抽象ファクトリーパターン(Abstract factory pattern)

こんにちは。明月です。

この投稿はデザインパターンの抽象ファクトリーパターン(Abstract factory pattern)に関する説明です。

デザインパターンの生成パターンの中で一番複雑なパターンの抽象ファクトリーパターン(Abstract factory pattern)です。

構造は複雑ですが、細かく見るとファクトリーメソッドパターンでファクトリーをクラスで作成してその上に抽象インターフェースによりファクトリーを取得するし、そのファクトリーでクラスを取得する構造です。

つまり、ファクトリーメソッドパターンが重畳していると思えば良いです。

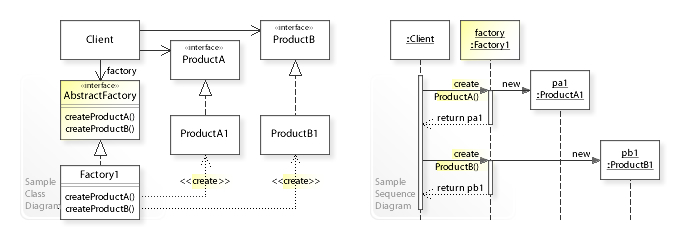

Reference - https://en.wikipedia.org/wiki/Abstract_factory_pattern

#pragma once
#include <stdio.h>
#include <iostream>
using namespace std;
// 抽象クラス
class IDao {
public:
  // 抽象メソッド
  virtual string getData() = 0;
};
// 抽象ファクトリーメソッド
class IFactory {
public:
  // 抽象メソッド (IDao タイプのクラスをリターンする。)
  virtual IDao* getTypeDao() = 0;
};
// ATypeDAO クラス, IDao 抽象クラスを継承
class ATypeDAO : public IDao {
public:
  // 関数再定義
  virtual string getData() {
    // string値をリターン
    return "ATypeDAO - getData()";
  }
};
// ファクトリークラス, IFactory 抽象ファクトリーメソッドを継承
class AFactory : public IFactory {
public:
  // 関数再定義してATypeDAOクラスのインスタンスをリターンする。 클래스의 인스턴스를 리턴한다.
  virtual IDao* getTypeDao() {
    return new ATypeDAO();
  }
};
// BTypeDAOクラス, IDao 抽象クラスを継承
class BTypeDAO : public IDao {
public:
  // 関数再定義
  virtual string getData() {
    // string値をリターン
    return "BTypeDAO - getData()";
  }
};
// ファクトリークラス, IFactory 抽象ファクトリーメソッドを継承
class BFactory : public IFactory {
public:
  // 関数再定義して BTypeDAO クラスのインスタンスをリターンする。
  virtual IDao* getTypeDao() {
    return new BTypeDAO();
  }
};
// ファクトリーパターン、パラメータの値によりファクトリークラスのインスタンスをリターンする。
IFactory* getFactory(int type) {
  // 0の値ならAFactoryクラスのインスタンスをリターン
  if (type == 0) {
    return new AFactory();
  }
  // 0の値ではないならBFactoryクラスのインスタンスをリターン
  else {
    return new BFactory();
  }
}
// 実行関数
int main() {
  // ファクトリー関数からファクトリーインスタンスを取得する。
  IFactory* factory = getFactory(0);
  // 関数を通ってATypeDAOクラスのインスタンスを受け取る。(ここではビルドパターン(ここでまたファクトリーパターンを入れても良い))
  IDao* dao = factory->getTypeDao();
  // コンソールに出力
  cout << dao->getData() << endl;
  // メモリ解除
  delete dao;
  delete factory;
  // ファクトリー関数からファクトリーインスタンスを取得する。
  factory = getFactory(1);
  // 関数を通ってBTypeDAOクラスのインスタンスを受け取る。(ここではビルドパターン(ここでまたファクトリーパターンを入れても良い))
  dao = factory->getTypeDao();
  // コンソールに出力
  cout << dao->getData() << endl;
  // メモリ解除
  delete dao;
  delete factory;
  return 0;
}

上の例をみればFactoryクラスをgetFactoryという関数からインスタンスを受け取ります。

また、FactoryクラスにはgetTypeDaoを通ってインスタンスを受け取ります。私はここでビルドパターンを通ってIDaoを受け取りますが、getTypeDaoにパラメータを入れてまたファクトリーメソッドパターンを使えます。

// 実行関数があるクラス
public class Program {
  // ファクトリーメソッドパターンでファクトリークラスを受け取る。
  private static IFactory getFactory(String type) {
    // 入力値がAならAFactoryクラスのインスタンスをリターン
    if ("A".equals(type.toUpperCase())) {
      return new AFactory();
    // 入力値がBならBFactoryクラスのインスタンスをリターン
    } else if ("B".equals(type.toUpperCase())) {
      return new BFactory();
    }
    // 条件に合わなかったらnull
    return null;
  }
  // 実行関数
  public static void main(String[] args) {
    // ファクトリーメソッドパターンでファクトリークラスを受け取る。
    var factory = getFactory("A");
    // ここでまたgetType関数を通ってAType1Daoクラスのインスタンスを受け取ってgetData()関数のリターン値をコンソールに出力
    System.out.println(factory.getTypeDao(1).getData());
    // ここでまたgetType関数を通ってAType2Daoクラスのインスタンスを受け取ってgetData()関数のリターン値をコンソールに出力
    System.out.println(factory.getTypeDao(2).getData());

    // ファクトリーメソッドパターンでファクトリークラスを受け取る。
    factory = getFactory("B");
    // ここでまたgetType関数を通ってBType1Daoクラスのインスタンスを受け取ってgetData()関数のリターン値をコンソールに出力
    System.out.println(factory.getTypeDao(1).getData());
    // ここでまたgetType関数を通ってBType2Daoクラスのインスタンスを受け取ってgetData()関数のリターン値をコンソールに出力
    System.out.println(factory.getTypeDao(2).getData());
  }
}
// インターフェース
interface IDao {
  // 最終クラスから受け取ったデータ
  String getData();
}
// 抽象ファクトリーメソッドインターフェース
interface IFactory {
  // ここもファクトリーメソッドパターンを通ってIDaoクラスのインスタンスを受け取る。
  IDao getTypeDao(int type);
}
// AType1Daoクラス、IDaoインターフェースを継承
class AType1Dao implements IDao {
  // 関数再定義
  @Override
  public String getData() {
    // 結果値をリターン
    return "AType1Dao - getData()";
  }
}
// AType2Daoクラス、IDaoインターフェースを継承
class AType2Dao implements IDao {
  // 関数再定義
  @Override
  public String getData() {
    // 結果値をリターン
    return "AType2Dao - getData()";
  }
}
// ファクトリークラス, IFactory 인터페이스를 상속
class AFactory implements IFactory {
  // 関数再定義
  @Override
  // ファクトリーメソッドパターンを通ってIDaoタイプのクラスを取得
  public IDao getTypeDao(int type) {
    // 値が1ならAType1Daoクラスのインスタンスをリターン
    if (type == 1) {
      return new AType1Dao();
    // 値が2ならAType2Daoクラスのインスタンスをリターン
    } else if (type == 2) {
      return new AType2Dao();
    }
    // 条件に合わなかったらnull
    return null;
  }
}
// BType1Daoクラス、IDaoインターフェースを継承
class BType1Dao implements IDao {
  // 関数再定義
  @Override
  public String getData() {
    // 結果値をリターン
    return "BType1Dao - getData()";
  }
}
// BType2Daoクラス、IDaoインターフェースを継承
class BType2Dao implements IDao {
  // 関数再定義
  @Override
  public String getData() {
    // 結果値をリターン
    return "BType2Dao - getData()";
  }
}
// ファクトリークラス, IFactoryインターフェースを継承
class BFactory implements IFactory {
  // 関数再定義
  @Override
  // ファクトリーメソッドパターンを通ってIDaoタイプのクラスを取得
  public IDao getTypeDao(int type) {
    // 値が1ならBType1Daoクラスのインスタンスをリターン
    if (type == 1) {
      return new BType1Dao();
    // 値が2ならBType2Daoクラスのインスタンスをリターン
    } else if (type == 2) {
      return new BType2Dao();
    }
    // 条件に合わなかったらnull
    return null;
  }
}

上の例はJavaで作成した抽象ファクトリーパターン例です。

C/C++と違い、ファクトリークラスの中でビルドパターンを代わりにファクトリーメソッドパターンでインスタンスを取得します。

using System;

namespace Example
{
  // インターフェース
  interface IDao
  {
    // コンソールに出力
    void Print();
  }
  // 抽象ファクトリーメソッドインターフェース
  interface IFactory
  {
    // 抽象メソッド (IDao タイプのクラスをリターンする。)
    IDao GetTypeDao();
  }
  // ATypeDAOクラス、IDao 抽象クラスを継承
  class ATypeDao : IDao
  {
    // コンソールに出力する関数
    public void Print()
    {
      // コンソールに出力
      Console.WriteLine("ATypeDao - GetData()");
    }
  }
  // ファクトリークラス, IFactory 抽象ファクトリーメソッドを継承
  class AFactory : IFactory
  {
    // ATypeDaoクラスのインスタンスをリターン
    public IDao GetTypeDao()
    {
      // ATypeDaoクラスインスタンスを生成
      return new ATypeDao();
    }
  }
  // BTypeDAOクラス、IDao 抽象クラスを継承
  class BTypeDao : IDao
  {
    // コンソール出力関数
    public void Print()
    {
      // コンソール出力
      Console.WriteLine("BTypeDao - GetData()");
    }
  }
  // ファクトリークラス, IFactory 抽象ファクトリーメソッドを継承
  class BFactory : IFactory
  {
    // BTypeDaoクラスのインスタンスをリターン
    public IDao GetTypeDao()
    {
      // BTypeDaoクラスのインスタンスを生成
      return new BTypeDao();
    }
  }
  // 実行関数があるクラス
  public class Program
  {
    // ファクトリーメソッドパターンでファクトリークラスのインスタンスを取得する関数
    private static IFactory GetFactory(String type)
    {
      // パラメータ値がAの場合
      if ("A".Equals(type, StringComparison.OrdinalIgnoreCase))
      {
        // AFactoryクラスのインスタンスを生成してリターン
        return new AFactory();
      }
      // パラメータ値がBの場合
      else if ("B".Equals(type, StringComparison.OrdinalIgnoreCase))
      {
        // BFactoryクラスのインスタンスを生成してリターン
        return new BFactory();
      }
      // 条件に合わなかったらnull
      return null;
    }
    // 実行関数
    public static void Main(string[] args)
    {
      // ファクトリーメソッドパターンの関数でファクトリーを取得する。
      var factory = GetFactory("A");
      // 取得したファクトリーでATypeDaoインスタンスのPrint関数を実行
      factory.GetTypeDao().Print();
      // ファクトリーメソッド関数でファクトリーを取得する。
      factory = GetFactory("B");
      // 取得したファクトリーでBTypeDaoインスタンスのPrint関数を実行
      factory.GetTypeDao().Print();
      // 任意のキーを押してください
      Console.WriteLine("Press Any key...");
      Console.ReadLine();
    }
  }
}

上の例はC/C++と同じく、ファクトリークラスでビルドパターンでインスタンスを取得して実行します。

私がFactoryクラスではなく、一般クラスをDaoというクラス名で作成しました。

なぜならこの抽象ファクトリーパターンがORMフレームワークで一番よく使うパターンからです。

例えば、データベースの各テーブルのDaoクラスを作成します。でも、仕様によりこれがOracleになれるし、Mssqlになれるし、Mysql(MariaDB)になれる可能性があります。

各データベースのシステムのテーブルの設計構造は同じだと思えば、この抽象ファクトリーパターンを使ったらOracle用Dao生成ファクトリーを生成することができるし、Mssql用Dao生成ファクトリーを生成することができます。

その以外にデータ管理や生成、PDF生成やExcel生成などで仕様により装置を区分する時、該当なクラスの構造は同じく作ろうと思えば、よく使えるパターンです。

ここまでデザインパターンの抽象ファクトリーパターン(Abstract factory pattern)に関する説明でした。

ご不明なところや間違いところがあればコメントしてください。
