[Design pattern] 3-3. コマンドパターン(Command pattern)

こんにちは。明月です。

この投稿はデザインパターンのコマンドパターン(Command pattern)に関する説明です。

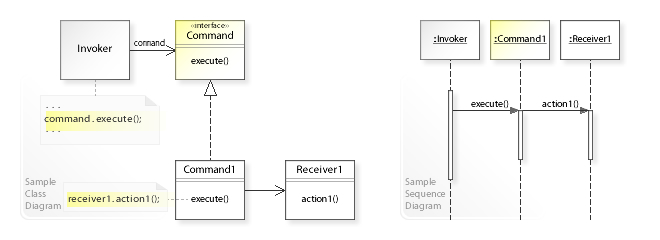

コマンドパターン(Command pattern)は少し複雑なパターンですが、簡単に言うと発動子(invoker)が受信子(receiver)を実行するためのコマンド(command)を中に置くパターンです。

普通のコマンドパターンの例なら電灯の例で説明しますが、スウィッチ(invoker)があり、電灯(receiver)があります、それを電源のONとOFFのコマンド(command)が型です。

Reference - https://en.wikipedia.org/wiki/Command_pattern

#pragma once
#include <stdio.h>
#include <iostream>
using namespace std;
// 電灯クラス(reciever)
class Light {
public:
  // 電灯が付ける関数
  void on() {
    // コンソールに出力
    cout << "Power on!" << endl;
  }
  // 電灯が消す関数
  void off() {
    // コンソールに出力
    cout << "Power off!" << endl;
  }
};
// コマンドインターフェース
class ICommand {
public:
  // 関数抽象化
  virtual void execute() = 0;
};
// 電灯を付けるクラス、コマンドインターフェース継承
class TurnOnCommand : public ICommand {
private:
  // 電灯インスタンスメンバー変数
  Light* light;
public:
  // コンストラクタ
  TurnOnCommand(Light* light) {
    // メンバー変数設定
    this->light = light;
  }
  // 実行関数再定義
  void execute() {
    // 電灯を付ける関数を実行
    this->light->on();
  }
};
// 電灯を消すクラス、コマンドインターフェース継承
class TurnOffCommand : public ICommand {
private:
  // 電灯インスタンスメンバー変数
  Light* light;
public:
  // コンストラクタ
  TurnOffCommand(Light* light) {
    // メンバー変数設定
    this->light = light;
  }
  // 実行関数再定義
  void execute() {
    // 電灯を消す関数を実行
    this->light->off();
  }
};
// スウィッチ(invoker)
class Switch {
private:
  // コマンドメンバー変数
  ICommand* turnOnCmd;
  ICommand* turnOffCmd;
public:
  // コンストラクタ
  Switch(ICommand* turnOnCmd, ICommand* turnOffCmd) {
    // メンバー変数設定
    this->turnOnCmd = turnOnCmd;
    this->turnOffCmd = turnOffCmd;
  }
  // 実行関数
  void run() {
    // 電灯を付けるコマンド実行
    this->turnOnCmd->execute();
    // コンソールに出力
    cout << "It turns off after 5 minutes." << endl;
    cout << "It turns off after 4 minutes." << endl;
    cout << "It turns off after 3 minutes." << endl;
    cout << "It turns off after 2 minutes." << endl;
    cout << "It turns off after 1 minutes." << endl;
    // 電灯を消すコマンド実行
    this->turnOffCmd->execute();
  }
};
// 実行関数
int main() {
  // 電灯インスタンス生成
  Light light;
  // コマンドインスタンス生成
  TurnOnCommand turnOnCmd(&light);
  TurnOffCommand turnOffCmd(&light);
  // スウィッチインスタンス生成(switchはキーワードだから変数宣言ができない...;;;)
  Switch button(&turnOnCmd, &turnOffCmd);
  // 実行
  button.run();

  return 0;
}

上の例をみると理解しやすくなります。コマンドパターンは発動子(invoker)の関数をクラス別に分け割ったことです。

関数はインスタンスで実装することができないので、関数別でインスタンスを作った型がコマンドパターン(Command pattern)です。

import java.util.ArrayList;
import java.util.List;
// Nodeクラス
class Node {
  // processA関数
  void processA() {
    // コンソールに出力
    System.out.println("execute ProcessA");
  }
  // processB関数
  void processB() {
    // コンソールに出力
    System.out.println("execute ProcessB");
  }
}
// コマンド抽象クラス
abstract class ACommand {
  // Nodeクラスメンバー変数
  private Node node;
  // コンストラクタ
  public ACommand(Node node) {
    // メンバー変数設定
    this.node = node;
  }
  // メンバー変数取得関数
  protected Node getNode() {
    return this.node;
  }
  // 実行関数抽象化
  public abstract void execute();
}
// ProcessACommandクラス、抽象クラスACommand継承
class ProcessACommand extends ACommand {
  // コンストラクタ
  public ProcessACommand(Node node) {
    super(node);
  }
  // 実行
  public void execute() {
    // Nodeインスタンスを取得してprocessA関数実行
    getNode().processA();
  }
}
// ProcessBCommandクラス、抽象クラスACommand継承
class ProcessBCommand extends ACommand {
  // コンストラクタ
  public ProcessBCommand(Node node) {
    super(node);
  }
  // 実行
  public void execute() {
    // Nodeインスタンスを取得してprocessB関数実行
    getNode().processB();
  }
}
// Procedureクラス
class Procedure {
  // リストメンバー変数
  private List<ACommand> commands = new ArrayList<>();
  // コマンド追加
  public void addCommand(ACommand command) {
    // リストにコマンド追加
    commands.add(command);
  }
  // 実行
  public void run() {
    // リストの順番とおりに
    for (var cmd : commands) {
      // 実行
      cmd.execute();
    }
  }
}

public class Program {
  // 実行関数
  public static void main(String[] args) {
    // Nodeインスタンス生成
    var node = new Node();
    // Procedureインスタンス生成
    var procedure = new Procedure();
    // ProcessACommandインスタンス追加
    procedure.addCommand(new ProcessACommand(node));
    // ProcessBCommandインスタンス追加
    procedure.addCommand(new ProcessBCommand(node));
    // ProcessACommandインスタンス追加
    procedure.addCommand(new ProcessACommand(node));
    // 実行
    procedure.run();
  }
}

関数をクラスのインスタンスで生成ができれば、上みたいにlistなどで命令順番を設定することもできます。

using System;
using System.Collections.Generic;
// 自動車クラス
class Car
{
  // 左折関数
  public void LeftTurn()
  {
    // コンソールに出力
    Console.WriteLine("LeftTurn!");
  }
  // 右折関数
  public void RightTurn()
  {
    // コンソールに出力
    Console.WriteLine("RightTurn!");
  }
  // アクセル関数
  public void Accelerator()
  {
    // コンソールに出力
    Console.WriteLine("Accelerator!");
  }
  // ブレーキ関数
  public void Break()
  {
    // コンソールに出力
    Console.WriteLine("Break!");
  }
}
// コマンド抽象クラス
abstract class ACommand
{
  // メンバー変数
  private Car car = new Car();
  // コンストラクタ
  public ACommand(Car car)
  {
    // メンバー変数設定
    this.car = car;
  }
  // 実行
  public void Execute()
  {
    // 抽象関数実行
    Run(car);
  }
  // 抽象関数
  protected abstract void Run(Car car);
}
// 左折コマンドクラス
class LeftTurnCommand : ACommand
{
  // コンストラクタ
  public LeftTurnCommand(Car car) : base(car) { }
  // 抽象関数再定義
  protected override void Run(Car car)
  {
    // 左折関数実行
    car.LeftTurn();
  }
}
// 右折コマンドクラス
class RightTurnCommand : ACommand
{
  // コンストラクタ
  public RightTurnCommand(Car car) : base(car) { }
  // 抽象関数再定義
  protected override void Run(Car car)
  {
    // 右折関数実行
    car.RightTurn();
  }
}
// アクセルコマンドクラス
class AcceleratorCommand : ACommand
{
  // コンストラクタ
  public AcceleratorCommand(Car car) : base(car) { }
  // 抽象関数再定義
  protected override void Run(Car car)
  {
    // アクセル関数実行
    car.Accelerator();
  }
}
// ブレーキコマンドクラス
class BreakCommand : ACommand
{
  // コンストラクタ
  public BreakCommand(Car car) : base(car) { }
  // 抽象関数再定義
  protected override void Run(Car car)
  {
    // ブレーキ関数実行
    car.Break();
  }
}
// 運転クラス
class Driving
{
  // コマンドリスト
  private List<ACommand> cmds = new List<ACommand>();
  // ブレーキコマンドメンバー変数
  private ACommand breakCmd;
  // コンストラクタ
  public Driving(ACommand breakCmd)
  {
    // ブレーキコマンドメンバー変数設定
    this.breakCmd = breakCmd;
  }
  // コマンド追加関数
  public void AddCommand(ACommand cmd)
  {
    // コマンド追加
    cmds.Add(cmd);
  }
  // 出発
  public void Start()
  {
    // コマンドリストからコマンド取得
    foreach (var cmd in this.cmds)
    {
      // コマンド実行
      cmd.Execute();
      // ブレーキコマンド実行
      this.breakCmd.Execute();
    }
  }
}
// 実行クラス
class Program
{
  // 実行関数
  static void Main(string[] args)
  {
    // 自動車インスタンス生成
    Car car = new Car();
    // 運転インスタンス生成
    Driving driving = new Driving(new BreakCommand(car));
    // 命令追加(コマンドインスタンス追加)
    driving.AddCommand(new AcceleratorCommand(car));
    driving.AddCommand(new LeftTurnCommand(car));
    driving.AddCommand(new RightTurnCommand(car));
    // 出発
    driving.Start();
    // 任意のキーを押してください
    Console.WriteLine("Press Any key...");
    Console.ReadLine();
  }
}

コマンドパターンは重要なポイントは発動子(invoker)の関数をクラス別で割り分けしたことです。つまり、様々な関数を複合的にコマンドパターンで作成することができます。

ここでの例は発動子(invoker)のクラスを一つだけ生成してコマンドパターンを作りましたが、数多く発動子クラスをコマンドパターン別で割り分けてストラテジーパターンとともに使うことができます。

ここまでデザインパターンのコマンドパターン(Command pattern)に関する説明でした。

ご不明なところや間違いところがあればコメントしてください。
