こんにちは。明月です。



この投稿はApacheでmod_jkとmod_proxyの差異、apacheでtomcatのwebsocketのプロキシフォーワードする方法に関する説明です。



以前にTomcatとapacheを連携する方法に関して説明したことがあります。

link - [CentOS] ApacheとTomcatの連携

link - [PHP] Apache環境の同じホスト中でPHPとJava(Servlet)を同時に起動、運用する方法



上のリンクを見るとapacheとtomcatを連携する方法に関してmod_jkを利用する方法があるし、mod_proxyを利用する方法があります。

始めのリンクはmod_jkでapacheとtomcatを連携する方法で説明したし、二つ目はmod_proxyでapacheとtomcatを連携してcomplex languageを使う方法に関して説明しました。



二つの連携方法に関して各の特徴がありますが、mod_jkで連携する方がapacheとtomcatを完全に連結することです。

つまり、仮想ディレクトリを作成するならapacheだけ設定することではなく、tomcatにも設定をしなければならないです。もちろん、apacheにも仮想ディレクトリを設定することが可能ですが、様々な問題が発生する可能性があります。

<VirtualHost *:80>
  # ルート(/)を基づいてtomcatと連携した。
  JkMount /* WebSocketEx
  ServerName localhost
</VirtualHost>

worker.list=WebSocketEx

worker.WebSocketEx.port=8009
worker.WebSocketEx.host=localhost
worker.WebSocketEx.type=ajp13
worker.WebSocketEx.lbfactor=1

mod_jkで連携したVirtualHostですが、ここで私が「JkMount /* WebSocketEx」を「JkMount　/java/* WebSocketEx」に設定を変わると「localhost/java」や「localhost:8009/」をフォーワードすることではなく、「localhost:8009/java」を指すことになります。

つまり、tomcatにも仮想ディレクトリを合わせなければならないです。このように設定するとかなり複雑になります。なぜならルートは仮想ディレクトリに使うことができなくなったからです。

<VirtualHost *:80>
  ServerName localhost
  ProxyRequests Off
  ProxyPreserveHost On
  ## javaと連結するajpアドレス
  ProxyPass /java  ajp://localhost:8009/
  ProxyPassReverse /java  ajp://localhost:8009/
</VirtualHost>

でも、complex languageにはルート(/)をphpで使って「ProxyPass /java ajp://localhost:8009/」を使う場合は「localhost/java」が「localhost:8009/」にフォーワードすることになります。

つまり、tomcatのajpアドレスだけ合わせるとその以外にtomcatには別の仮想ディレクトリ設定が必要がないです。



そうするとここでmod_jkよりtomcat設定変更が必要ないmod_proxyを連結する方が便利ではないかと思います。

(mod_proxyはapacheの基本モジュールだし、mod_jkの場合はconnectorをダウンロードするべきな面倒もあります。)



でも、mod_jkの場合はapacheとtomcat間の2進パケット転送サイズが64kbだし、mod_proxyは8kbです。つまり、性能側ではmod_jkがmod_proxyより圧倒的によいし、ロードバランシングすることも柔軟して適用することが可能です。

(ajpはapacheとtomcat間の2進パケットですが、結局にapacheとtomcat間に内部通信を利用して送受信することです。)

link - http://javafatihk.blogspot.com/2014/11/modjk-modproxy-and-modproxyajp.html



一つのサーバには様々な言語の特性を使うためにmod_proxyが良いと思いますが、トラフィックが多い数多いサーバや性能が考慮することならmod_jkを使うことが良いでしょう。(トラフィックが多いウェブサービスなら1kb差異は大きい差異です。)

でも、そのように認知したことはapache 2.2の時代の話です。現在はapacheのバージョンが2.4で以前より良く改善したと聞きました。(最近は性能差異が大きくないと言いますね。そうするとmod_proxyが便利だから選択肢の余地がないけど。。。)

link - https://cwiki.apache.org/confluence/display/TOMCAT/Connectors



そうするとapacheとtomcat間にwebsocketを連結しましょう。

実はこれを説明するためにmod_jkとmod_proxyの特性が必要です。



websocketはウェブサーバとブラウザ間に同じhttpプロトコールを利用することですが、ウェブの場合は非同期(要請応答した後、ソケット接続が切り捨てる。)、WebSocketは同期(接続した後にも連結を保持)のソケット通信方式です。

apacheとtomcat間のajpプロトコールは同期通信方式ではありません。なので別に連結する方法が必要です。



まず、トムキャット側のJavaソースは以前にWebSocketに関して説明したことがあるので、ソースをそのままに使います。

link - [Java] WebSocket (ウェブソケット)

import javax.websocket.OnClose;
import javax.websocket.OnError;
import javax.websocket.OnMessage;
import javax.websocket.OnOpen;
import javax.websocket.server.ServerEndpoint;

// WebSocketのホストアドレス設定
@ServerEndpoint("/websocket")
public class Websocket {
  // WebSocket serverにブラウザ(client)が接続すれば呼ばれる関数。
  @OnOpen
  public void handleOpen() {
    // コンソールにメッセージを出力する。
    System.out.println("client is now connected...");
  }
  // WebSocket serverにブラウザ(client)がメッセージを転送すれば呼ばれる関数。
  @OnMessage
  public String handleMessage(String message) {
    // コンソールに受け取ったメッセージを出力する。
    System.out.println("receive from client : " + message);
    // クライアントに転送するようなエコメッセージを作成する。
    String replymessage = "echo "+ message;
    // コンソールにエコメッセージを出力する。
    System.out.println("send to client : " + replymessage);
    // ブラウザにエコメッセージを転送する。
    return replymessage;
  }
  // WebSocket serverにブラウザ(client)が切断すれば呼ばれる関数。
  @OnClose
  public void handleClose() {
    // コンソールにメッセージを出力する。
    System.out.println("client is now disconnected...");
  }
  // WebSocket serverにブラウザ(client)がエラーが発生すれば呼ばれる関数。
  @OnError
  public void handleError(Throwable t) {
    // コンソールにエラーメッセージを表示する。
    t.printStackTrace();
  }
}

<%@ page language="java" contentType="text/html; charset=UTF-8" pageEncoding="UTF-8"%>
<!DOCTYPE html>
<html>
  <head><title>Web Socket Example</title></head>
  <body>
    <form>
      <!-- 送信メッセージを作成するテキストボックス -->
      <input id="textMessage" type="text">
      <!-- メッセージを送信するボタン -->
      <input onclick="sendMessage()" value="Send" type="button">
      <!-- WebSocket終了(切断)するボタン -->
      <input onclick="disconnect()" value="Disconnect" type="button">
    </form>
    <br />
    <!-- コンソール役をするテキストアリア、受信メッセージも表示する。 -->
    <textarea id="messageTextArea" rows="10" cols="50"></textarea>
    <script type="text/javascript">
      // 「WebSocketEx」はプロジェクト名
      // 「websocket」ホスト名
      // WebSocketオブジェクト生成(接続開始)
      //　var webSocket = new WebSocket("ws://localhost:8080/WebSocketEx/websocket");
      // apacheに接続するためには8080ではなく80(apacheで設定したポート)に接続する。
      var webSocket = new WebSocket("ws://localhost/WebSocketEx/websocket");
      // コンソールのテキストアリア
      var messageTextArea = document.getElementById("messageTextArea");
      // WebSocketが接続成功になれば呼ばれる関数。
      webSocket.onopen = function(message) {
        // コンソールにメッセージ出力
        messageTextArea.value += "Server connect...\n";
      };
      // WebSocketが切断なれば呼ばれる関数。
      webSocket.onclose = function(message) {
        // コンソールにメッセージ出力
        messageTextArea.value += "Server Disconnect...\n";
      };
      // WebSocketからエラーが発生する時に呼ばれる関数。
      webSocket.onerror = function(message) {
        // コンソールにメッセージ出力
        messageTextArea.value += "error...\n";
      };
      // WebSocketからメッセージを受け取ったら呼ばれる関数。
      webSocket.onmessage = function(message) {
        // コンソールにメッセージ出力
        messageTextArea.value += "Recieve From Server => "+message.data+"\n";
      };
     // Sendボタンを押下すると呼ばれる関数。
    function sendMessage() {
      // 送信メッセージを作成するテキストボックスのオブジェクトを取得する。
      var message = document.getElementById("textMessage");
      // コンソールにメッセージを出力
      messageTextArea.value += "Send to Server => "+message.value+"\n";
      // WebSocketにメッセージを送信する。
      webSocket.send(message.value);
      // 送信メッセージを作成するテクストボックスを初期化する。
      message.value = "";
    }
    // Disconnectボタンを押下すると呼ばれる関数。
    function disconnect() {
      // WebSocket切断
      webSocket.close();
    }
  </script>
</body>
</html>

私はtomcatを基本ポートでhttpは8080、ajpは8009で設定しました。apacheの場合は80で設定しました。

ウェブソケットで接続するアドレスはapacheを通ってtomcatに接続しなければならないので80ポートで接続します。



また、apacheの設定に戻りましょう。

ここではmod_jkで設定するつもりですが、以前の投稿はWindowだはなく、CentOSでmod_jkを連携する方法に関して説明しました。

(参考でmod_proxyを使う人がいらっしゃるとwebsocketは設定はmod_jkとmod_proxyが設定が同じなので、mod_jk設定は飛び越えて下のwebsocket設定部分から見ると良いでしょう。(link - apache websocket設定)



今回はWindowで設定をします。

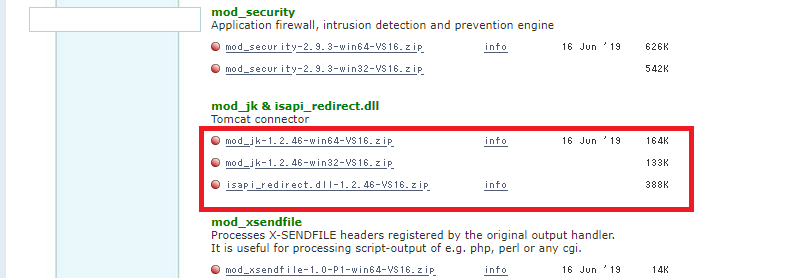

Windowバージョンのmod_jkは別にコンパイルする必要なく、apacheloungeからダウンロードが可能です。

link - https://www.apachelounge.com/download/


ダウンロードしたら圧縮ファイルの中でmod_jk.soファイルがありますが、apacheのmodulesフォルダにコピーしましょう。


その後からはCentOSと設定が同じです。

link - [CentOS] ApacheとTomcatの連携

LoadModule jk_module modules/mod_jk.so
<IfModule mod_jk.c>
  JkWorkersFile conf/workers.properties
  JkLogFile logs/mod_jk.log
  JkLogLevel info
  JkLogStampFormat "[%y %m %d %H:%M:%S]"
</IfModule>
<VirtualHost *:80>
  JkMount /* WebSocketEx
  ServerName localhost
</VirtualHost>

worker.list=WebSocketEx

worker.WebSocketEx.port=8009
worker.WebSocketEx.host=localhost
worker.WebSocketEx.type=ajp13
worker.WebSocketEx.lbfactor=1

このように設定してapacheとトムキャット(eclipseでのデバッグ環境)で起動します。

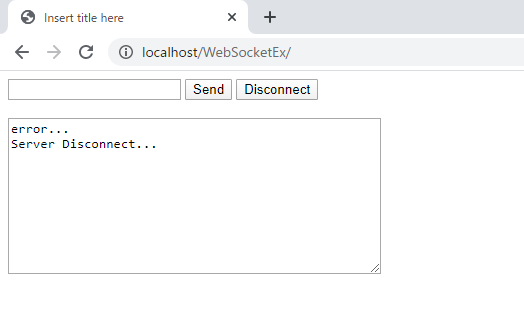

そうしてウェブ環境をみるとwebsocketが接続ができません。

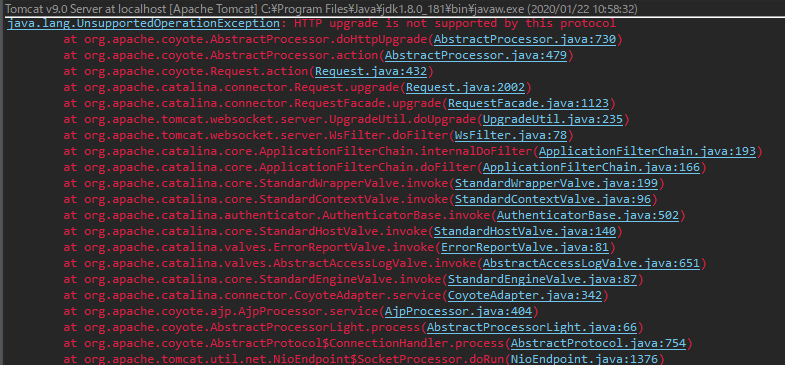

eclipseでコンソールログを見てもエラーが発生しています。




「java.lang.UnsupportedOperationException: HTTP upgrade is not supported by this protocol」エラーが発生しました。実はこの問題で設定が必要です。



ここで上で説明したとおりにapacheでwebsocket設定を追加しなければならないです。

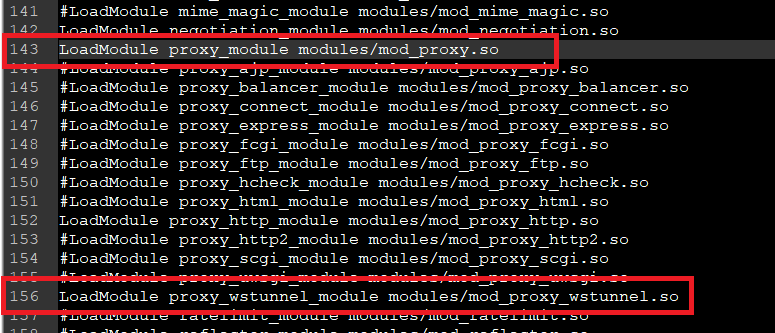

httpd.confからmod_proxy.soとmod_proxy_wstunnel.soのコメントを解除しましょう。

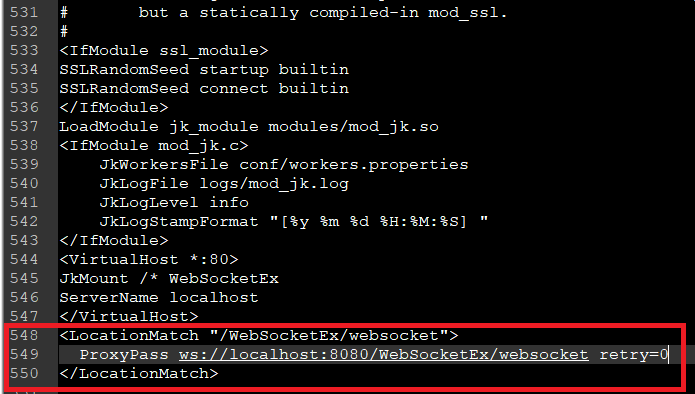

そして一番下の部分でwebsocketアドレスを入力します。

<LocationMatch "/WebSocketEx/websocket">
  ProxyPass ws://localhost:8080/WebSocketEx/websocket retry=0
</LocationMatch>

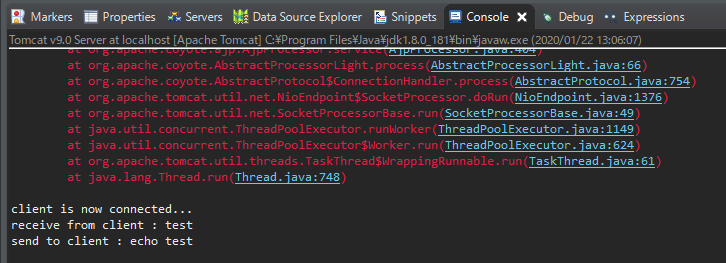

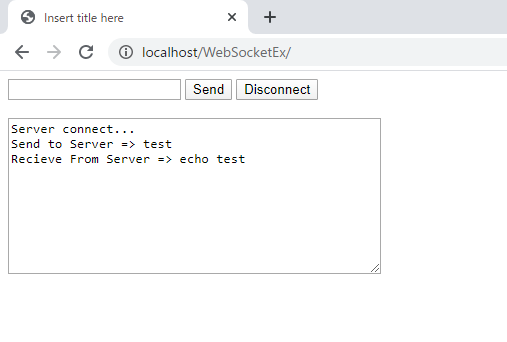

そしてapacheを再起動してブラウザに接続するとwebsocketが接続されることを確認できます。



link - https://community.bitnami.com/t/tomcat-8-websockets/39477



ここまでApacheでmod_jkとmod_proxyの差異、apacheでtomcatのwebsocketのプロキシフォーワードする方法に関する説明でした。



ご不明なところや間違いところがあればコメントしてください。
